Kurzbeschreibung

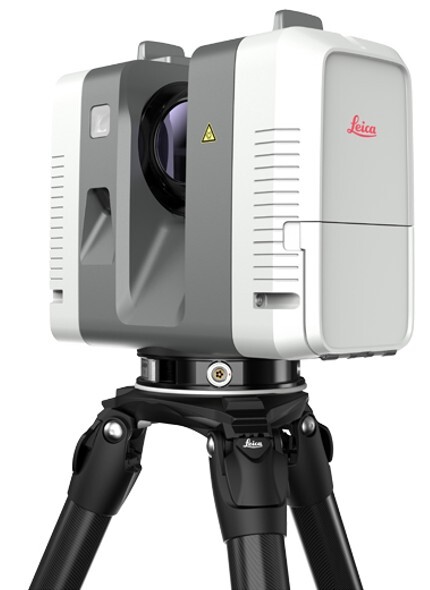

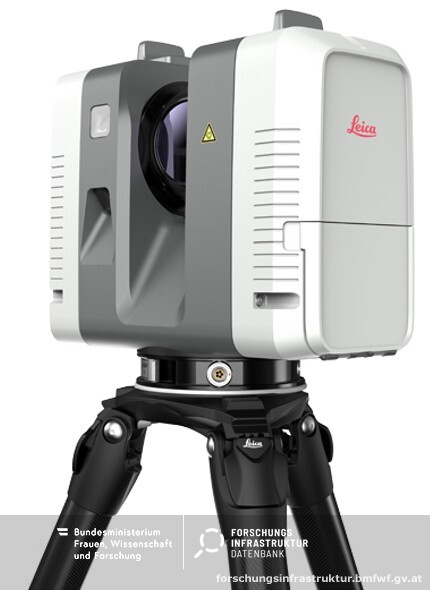

Der Leica RTC360 ist ein tragbarer, hochautomatisierter und intuitiv bedienbarer terrestrischer 3D-Laserscanner für die geometrische Dokumentation von Neu- und Bestandsbauten sowie von Bauteilen und Anlagen.
Das Gerät arbeitet nach dem Pulslaufzeitverfahren (Time of Flight) und erfasst seine Umgebung von einem Standpunkt aus in einem Sichtfeld von 360° horizontal und 300° vertikal bei einer Reichweite von 0,5 bis 130 m. Die Messrate beträgt bis zu 2 Millionen Punkte pro Sekunde; eine farbige Punktwolke liegt in weniger als zwei Minuten vor. Die 3D-Punktgenauigkeit beträgt 1,9 mm auf 10 m und 5,3 mm auf 40 m, die Winkelgenauigkeit 18″, die Distanzgenauigkeit 1,0 mm + 10 ppm. Ein Dual-Achs-Kompensator gleicht Neigungen aus. Ein integriertes Drei-Kamera-System (36 MP) erzeugt kalibrierte sphärische HDR-Bilder zur Einfärbung der Punktwolken.
Die Registrierung mehrerer Standpunkte erfolgt zielmarkenlos: Das Visual Inertial System (VIS) verfolgt die Bewegung des Scanners zwischen den Aufstellungen und registriert die Scans bereits im Feld vor. Bewegte Objekte lassen sich automatisch entfernen. Der Scanner wiegt unter 5 kg, ist nach IP54 gegen Staub und Spritzwasser geschützt und wird über wechselbare Li-Ionen-Akkus betrieben. Die Datenerfassung und Feldregistrierung erfolgt über die App Cyclone FIELD 360, die Nachbearbeitung, Registrierung und Auswertung über Cyclone REGISTER 360 PLUS.
Typische Anwendungen sind die Bestandserfassung und As-built-Dokumentation von Gebäuden, Industrieanlagen und Infrastruktur, Scan-to-BIM-Workflows, Soll-Ist-Vergleiche, Volumen- und Massenermittlung, Verformungs- und Zustandsdokumentation, die Erfassung von Kulturgütern sowie die Aufnahme von Gelände und Baustellen. Die Punktwolken lassen sich in gängige CAD-, BIM- und Auswertesoftware exportieren.
Der Betrieb kann autark erfolgen, empfehlenswert ist aber ein leistungsstarkes Smartphone oder Tablet.
